επίπλωση Φαρμακείου με συστήματα
του γερμανικού οίκου Häfele

Στις σελίδες που ακολουθούν μπορείτε να βεβαιωθείτε για τις εξαιρετικές δυνατότητες που παρέχονται πλέον στο χώρο της επίπλωσης φαρμακείου από την Ιωάννης Χελιδωνάς και Υιός ΟΕ. Τα εξαιρετικής κατασκευής και λειτουργικότητας συστήματα που χρησιμοποιούμε εγγυώνται την απρόσκοπτη λειτουργία των επίπλων, την μεγάλη αντοχή του στο χρόνο και τη χρήση καθώς και την αισθητική αρτιότητα που δεν μπορεί να συγκριθεί με οτιδήποτε άλλο, αυτή τη στιγμή, στη χώρα μας! Έπιπλα εύκολης συναρμολόγησης, με πλήθος δυνατοτήτων σχεδιασμού και εφαρμογών ανάλογα με τις ανάγκες, παραλλαγές στα είδη των συρταριών και μοναδικά συνοδευτικά εξαρτήματα που εγγυώνται πάντα, μόνο την ΕΠΙΤΥΧΙΑ!

Συστήματα πλαισίων

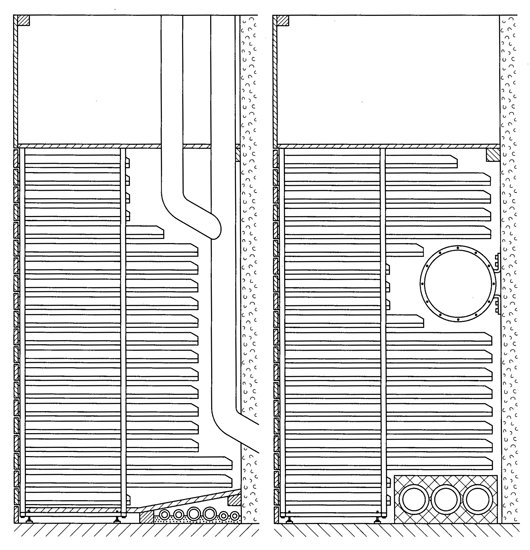

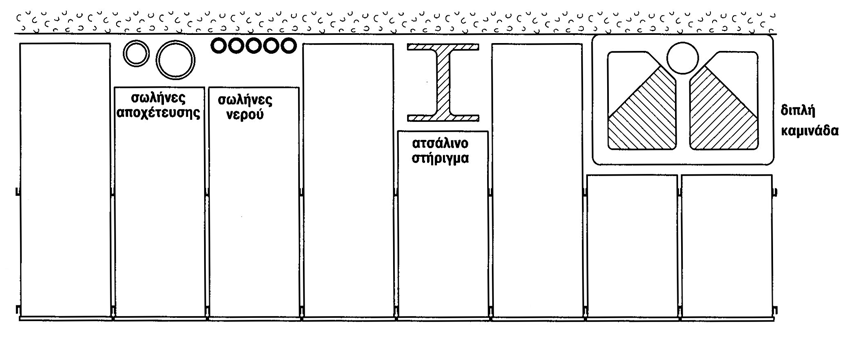

Παραδείγματα σχεδιασμού

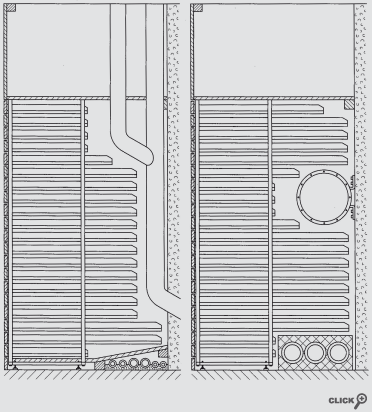

Σύστημα συρταριών Το σύστημα συρταριών είναι η «καρδιά» κάθε φαρμακείου. Με τη λειτουργία του καθορίζει την αποτελεσματικότητα της οργάνωσης και καθιστά δυνατή την αποθήκευση και εξοικονόμηση χώρου καθώς και τη γρήγορη εύρεση. Ο συνδυασμός των τύπων των συρταριών, που αποτελούνται από τέσσερα βάθη εντοιχιζόμενης τοποθέτησης, ξεπερνά πιθανά κατασκευαστικά προβλήματα (π.χ. τοιχοποιία) και εξασφαλίζει την ομοιόμορφη πρόσοψη των ντουλαπιών και την αποτελεσματική αξιοποίηση του χώρου, σε ύψος και βάθος. Παράδειγμα: 418 τρέχοντα μέτρα επιφάνειας στήριξης συρταριών απαιτούν ουσιαστικά μια βασική επιφάνεια των 5 m2 και ένα ύψος κατασκευής των 2 m.

Πλαίσια βάσης

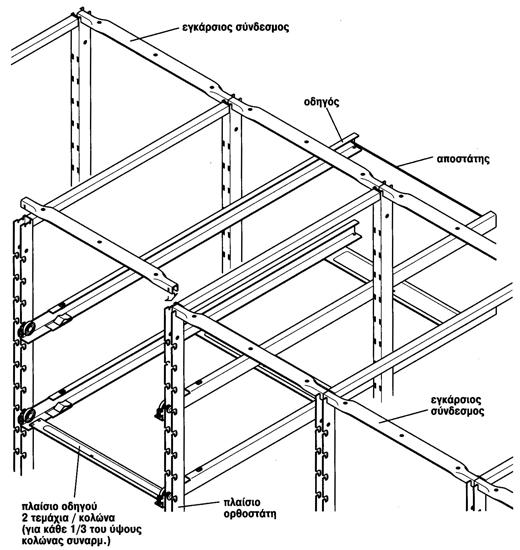

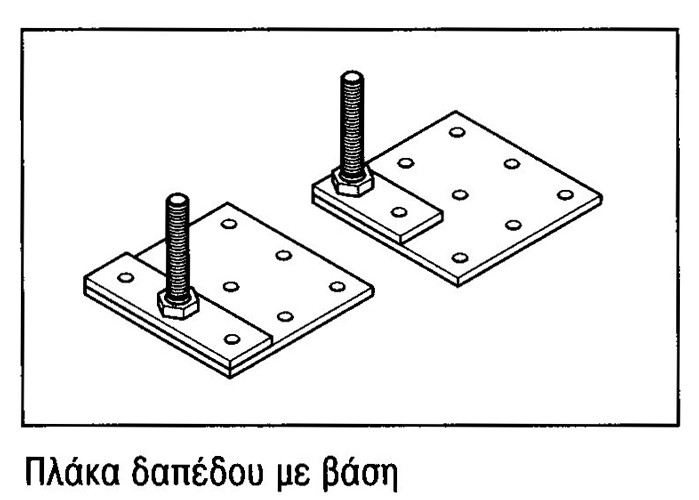

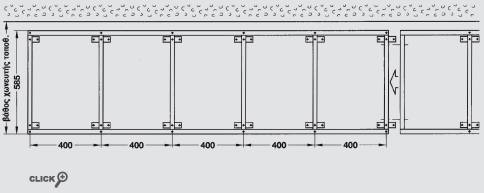

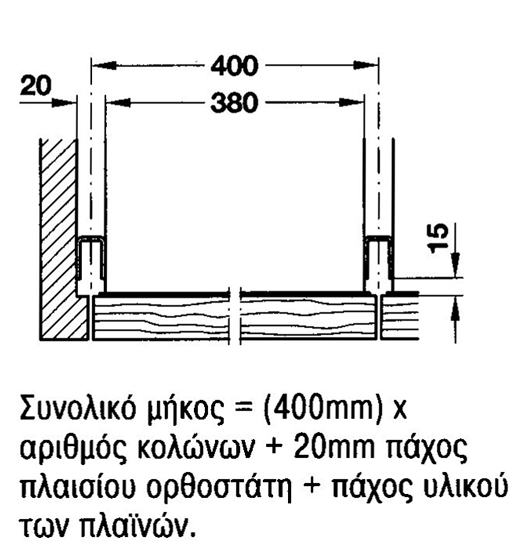

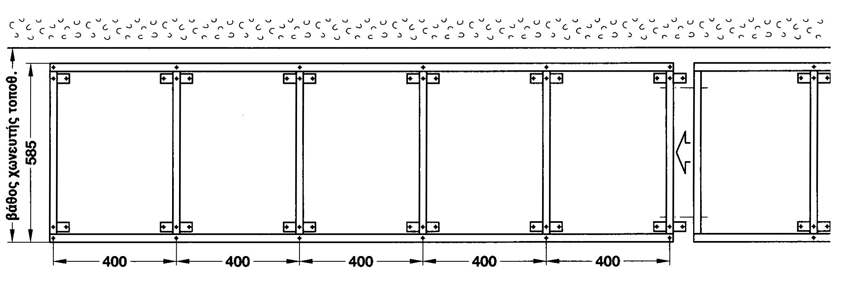

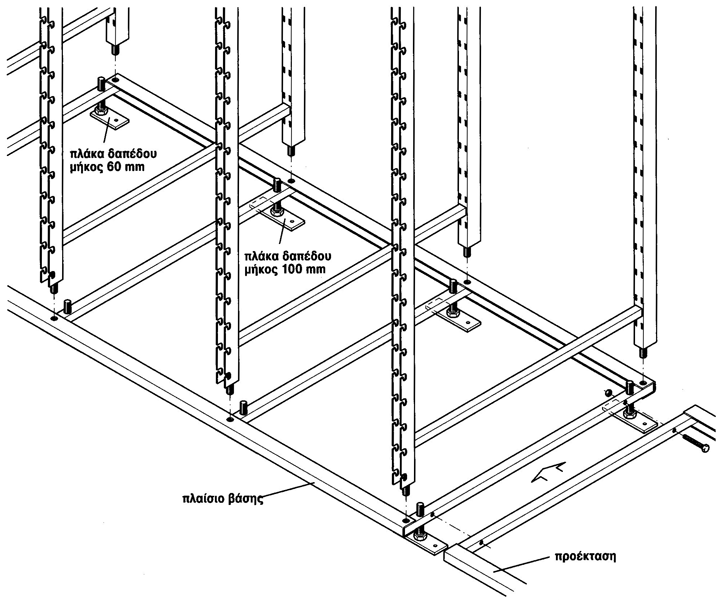

Εύκολη και γρήγορη συναρμολόγηση Το πλαίσιο βάσης σχεδιάστηκε ανεξάρτητα από το πλαίσιο ορθοστάτη. Τοποθετείται στο δάπεδο και ευθυγραμμίζεται οριζόντια με τις ρυθμιζόμενες πλάκες δαπέδου. Οι πλάκες δαπέδου στερεώνονται στο δάπεδο μετά την ευθυγράμμιση. Το πλαίσιο της βάσης αποτελεί τη βάση του συστήματος συρταριών pharma-org. Τα πλαίσια ορθοστατών κουμπώνουν πάνω στο πλαίσιο της βάσης και βιδώνονται με βίδες σύνδεσης, για την αποφυγή της μετατόπισης προς τα μπρος ή προς το πλάι.		Μελέτη πλαισίου βάσης Τα πλαίσια βάσης διατίθενται κατ’ επιλογήν για 1-5 κολώνες. Οι ρυθμιζόμενες πλάκες δαπέδου του πλαισίου βάσης έχουν μήκος στις εξωτερικές πλευρές 60 mm, ενώ εντός του κεντρικού πλαισίου ορθοστάτη 100 mm. Για μαλακό υπόστρωμα, π.χ. τσιμεντοκονία, συστήνουμε βάση 100 x 100 mm, για την κατανομή του φορτίου. Προέκταση του πλαισίου βάσης Για πλαίσια βάσης για 1-5 κολώνες διατίθεται μια προέκταση από 5 επιπλέον κολώνες. Ένας συνδιασμός πλαισίων βάσης με την προέκταση δίνει λύση σε οποιδήποτε περίπτωση κάτοψης.

Πλαίσιο ορθοστάτη & ράστερ πρόσοψης

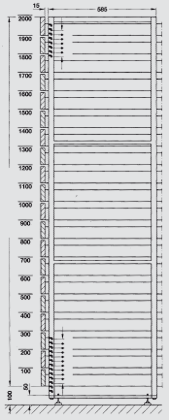

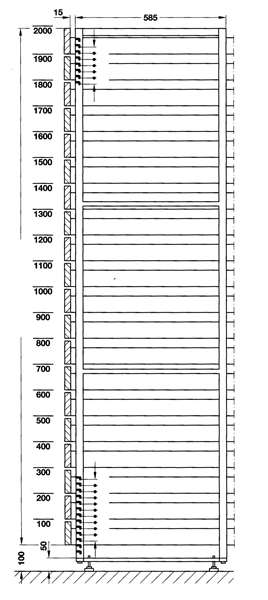

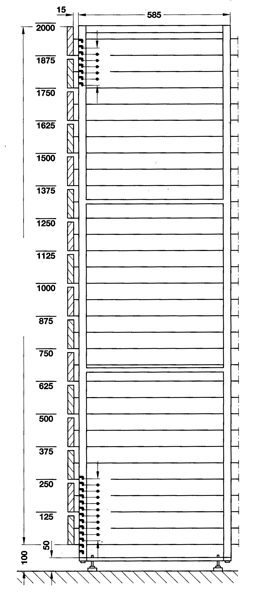

Ράστερ πρόσοψης 100/200 mm	Ράστερ πρόσοψης 125/250 mm	Κάθετη τομή Κάθε ύψος πρόσοψης από 100 mm είναι εφικτό σε ράστερ των 25 mm, ενώ δεν πρέπει να υπερβαίνουμε στο μέγιστο ύψος πρόσοψης τα 250 mm. Τα πλαίσια ορθοστατών διατίθενται με ή χωρίς κεντρικό κλείδωμα. Υπόδειξη Ανάλογα με τις ανάγκες, κατασκευάζουμε και ειδικά μεγέθη μέχρι και το συνολικό ύψος των 2500 mm.

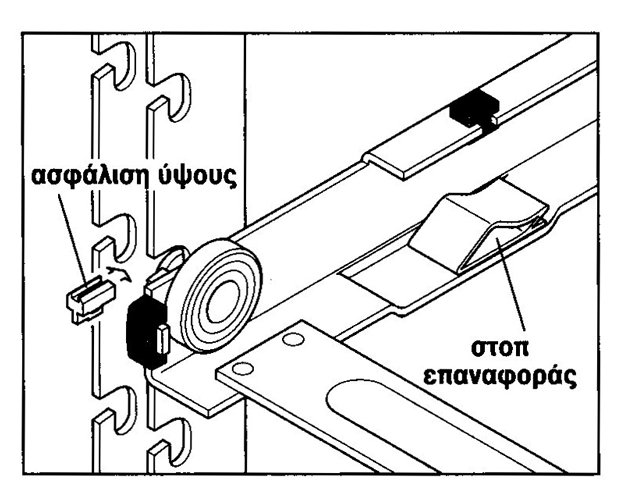

Συρτάρια και οδηγοί

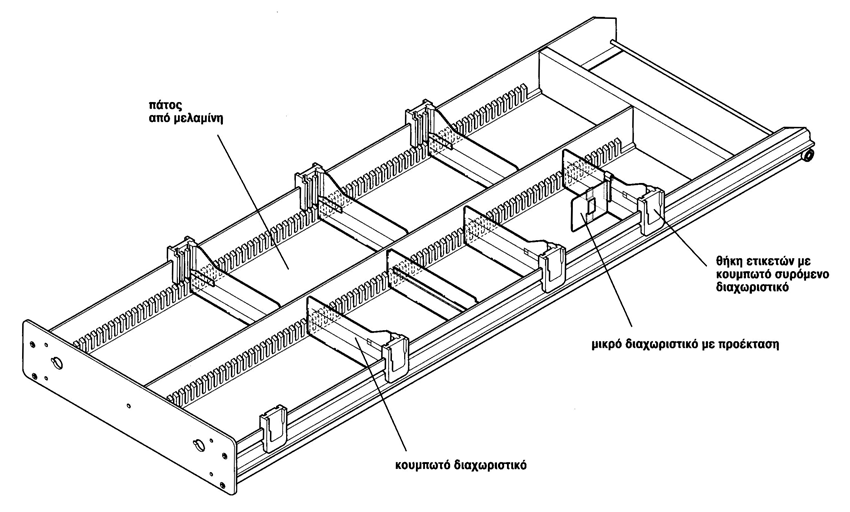

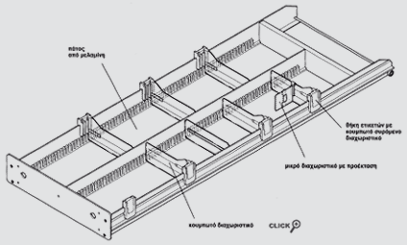

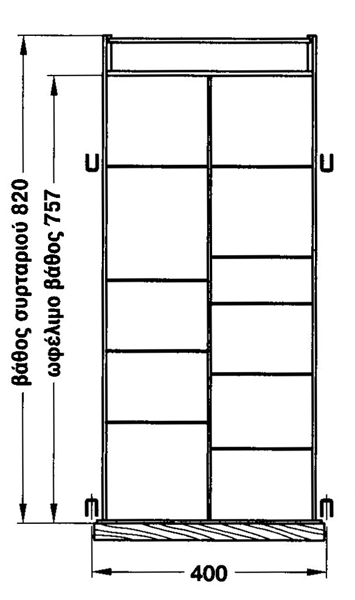

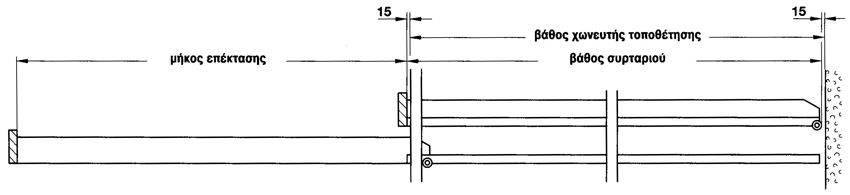

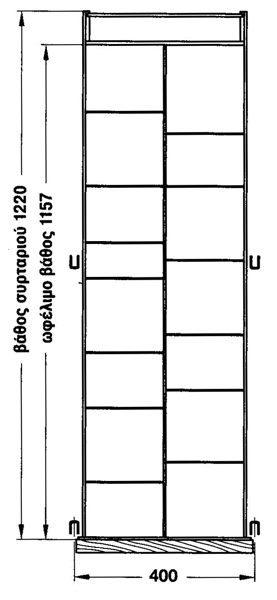

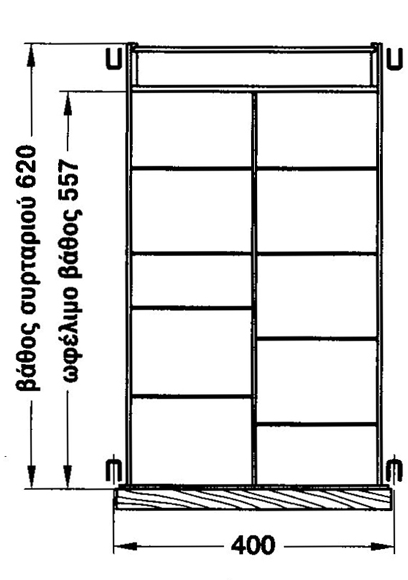

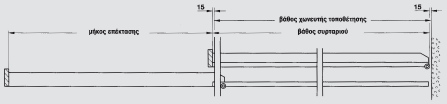

Τέσσερα μήκη συρταριών Οι τέσσερις τύποι συρταριών για διαφορετικά βάθη εντοιχιζόμενης τοποθέτησης επιτρέπουν τη μέγιστη αξιοποίηση του χώρου και την καλύτερη προσαρμογή στα κατασκευαστικά σχέδια. Τα διαχωριστικά των συρταριών είναι εξοπλισμένα με θήκες ετικετών και συρόμενο διαχωριστικό. Οι θήκες ετικετών και το κουμπωτό συρόμενο διαχωριστικό καθιστούν δυνατή την ταξινόμηση των προϊόντων και στις δύο πλευρές του συρταριού.	αΔιαστάσεις συρταριού	Βάθος συρτ./	Ωφέλιμο	Μήκος
	αΔιατιθέμενες διαστάσεις	εστ.τοποθ. mm	βάθος mm	επέκτασης mm
	αΣυρτάρια	620	557	511
		820	757	711
		1020	957	863
		1220	1157	1063
	αΣυρταρωτό σκαλοπάτι	820	-	475

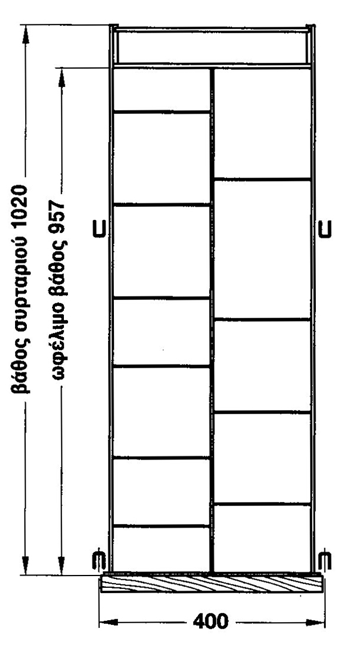

Διαστάσεις συρταριού ααα ααα ααα

Παραλλαγές συρταριών και πρόσθετα εξαρτήματα

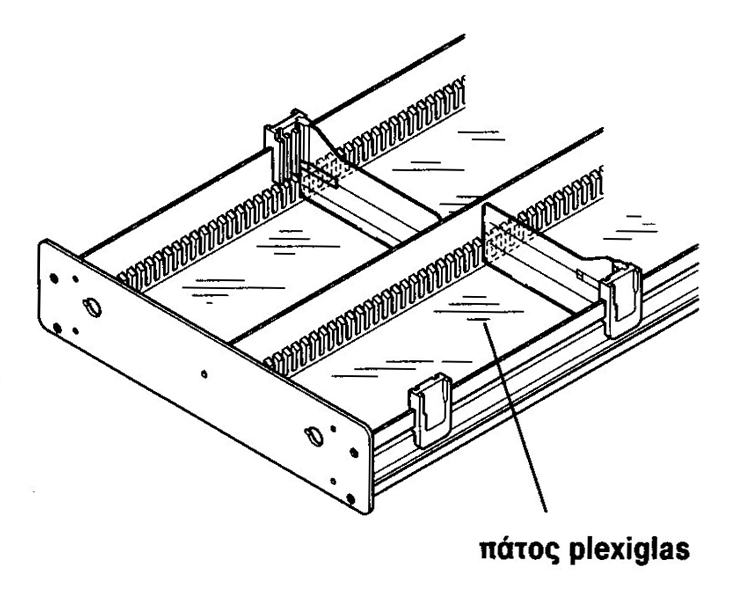

Λειτουργικό, κομψό, εργονομικό Τα συρτάρια μπορούν να εξοπλιστούν με μετώπες από διάφορα υλικά, όπως ξύλο μασίφ, γυαλί ή πλαστικό, ώστε να προσαρμόζονται στη συνολική αρχιτεκτονική εικόνα του χώρου. Αυτές οι μετώπες βιδώνονται σε οπές τύπου κλειδαρότρυπας, ενώ οι μετώπες με λαβή Vario σύρονται πάνω στη μεταλλική πρόσοψη. Οι πάτοι των συρταριών αποτελούνται από διάτρητη λαμαρίνα, plexiglas ή μελανίνη. Η μέγιστη αντοχή των συρταριών φτάνει τα 25 kg.		Πάτος από plexiglas Για τον καλύτερο χειρισμό διατίθενται πάτοι από plexiglas. Οι διάφανοι πάτοι από plexiglas επιτρέπουν την ορατότητα από τα κάτω προς τα πάνω, για συρτάρια πάνω από 1,60m ύψος.
